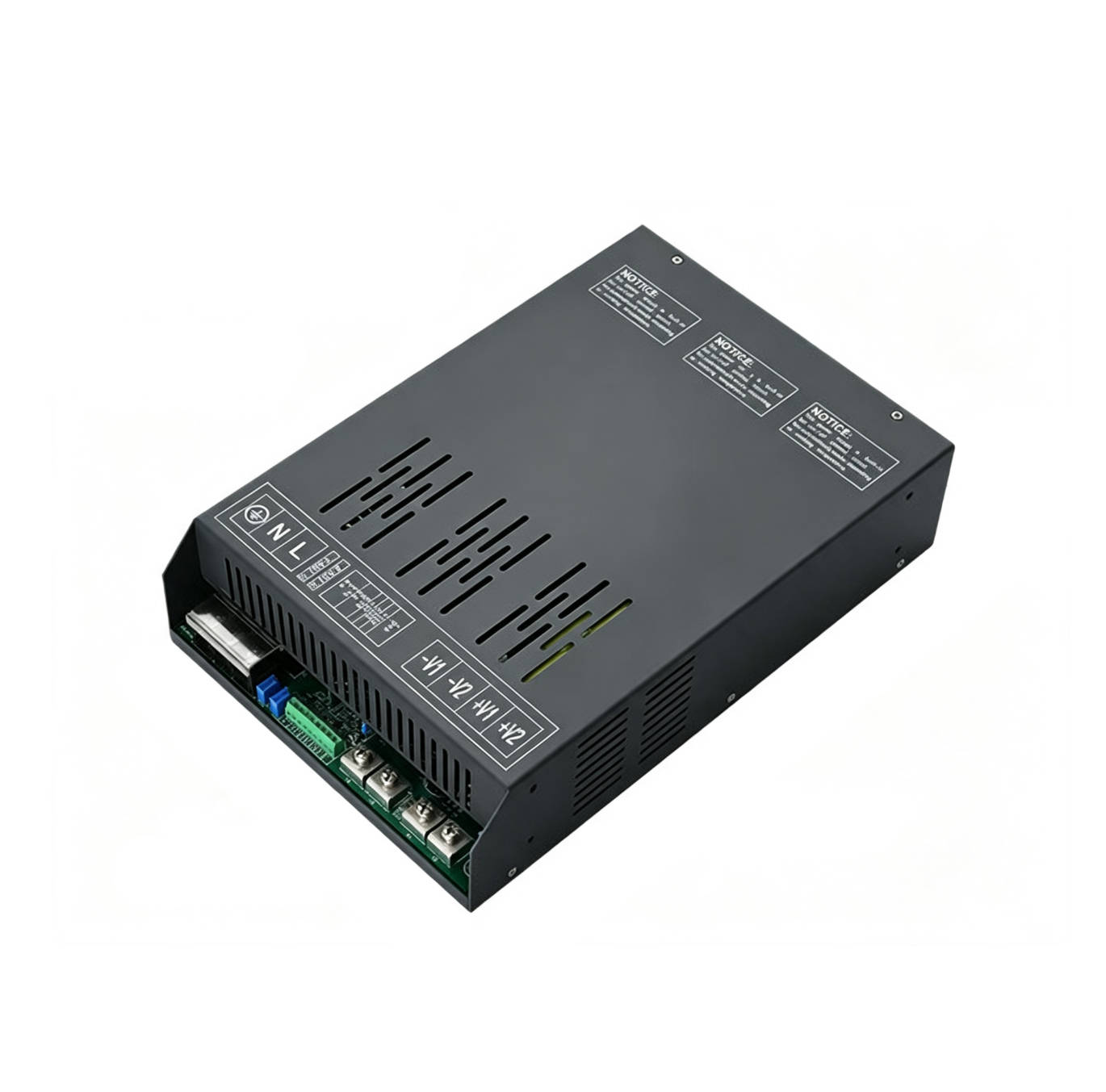

LW系列 交直流宽电压兼容输入程控大功率开关电源——一台电源，两种输入，一个解决方案

从“配两台电源”到“只需一台”

在电力电子、工业自动化和新能源领域，工程师们常常面临一个尴尬的局面：

一套设备需要在不同的供电场景下运行——有时候接入的是三相380V交流电网，有时候接入的是光伏阵列输出的高压直流，有时候甚至是直流屏提供的600V直流母线。传统的做法是：配两台电源——一台AC/DC用于交流输入场景，一台DC/DC用于直流输入场景。两台电源占双倍空间、花双倍成本、做双倍维护，还要解决切换时的衔接问题。

有没有一种方案，一台电源，通吃两种输入？

有。LW系列交直流宽电压兼容输入程控大功率开关电源，就是为这个答案而生的。

本产品在同一输入端口上，输入电压:180-264VAC/245-370VDC同时兼容330-450VAC三相交流输入和420-630VDC直流输入。无论是接入380V交流电网，还是接入光伏直流母线、储能系统直流母线，它都能自动适应、稳定输出。

一台电源，两种输入——从此告别“配两台电源”的笨办法。

什么是交直流宽电压兼容输入开关电源？

LW系列交直流宽电压兼容输入开关电源，是一款采用高频PWM硬件调整软开关控制技术的高性能大功率开关电源。它基于进口IGBT模块功率器件及全桥变换技术设计，具备交、直流兼容输入功能，输入电压范围宽。

核心工作原理是：无论是交流输入还是直流输入，电源内部首先通过整流滤波单元将输入转换为稳定的直流母线电压，再经由高频PWM控制电路、全桥变换器和输出整流滤波单元，最终输出用户所需的稳定直流电压。整个过程全部由智能控制电路自动完成——用户无需做任何切换操作，接上就能用。

与传统线性电源和硅整流电源相比，本产品具有高效能、高精度、高稳定性、小体积等显著优势。可长时间运行可靠，过载能力强。

你可以把它理解为：一台内置了“智能识别”功能的万能直流动力站——无论是交流还是直流进来，它都能给你输出稳定可靠的直流电。

核心技术优势

⚡ 交直流兼容输入，一台顶两台

这是本产品区别于普通开关电源的核心价值。同一输入端子即可接入330-450VAC三相交流或420-630VDC直流。

这意味着：

• 光伏储能系统：光伏阵列输出直流电时，直接接入；电网供电时，交流接入——无需切换，无需两台电源

• 电力直流屏系统：直流母线供电与交流备用供电无缝兼容

• 实验室与测试：一台设备覆盖交流和直流两种输入场景，设备利用率翻倍

? 宽电压输入范围，从容应对电压波动

输入电压范围330-450VAC / 420-630VDC，即使电网电压大幅波动或直流母线电压大范围变化，电源依然能稳定工作。

• 三相380V交流电网：±20%的宽范围适应能力，从容应对工业园区电压波动

• 直流母线：420-630VDC宽范围输入，适配光伏、储能、直流微网等多种直流源

? 高频PWM+全桥变换，效率高、体积小

采用国际先进的高频PWM硬件调整软开关控制技术和全桥变换技术，整机效率高达86%以上。相比传统线性电源50%-60%的效率，每提升20%的效率，一台大功率电源一年就能省下上万度电。

同时，高频化设计使得变压器体积大幅缩小，整机体积小、重量轻，对空间有限的机房、设备柜尤为友好。

? 输出电压/电流连续可调

输出电压可从0到额定值连续线性调节，输出电流同样可从0到额定值连续调节。恒压恒流自动转换，在额定范围内任意选择且可设置保护点。

无论是需要精确控制电压的测试场景，还是需要恒流输出的充电场景，都能灵活应对。

?️ 程控功能，支持远程控制与系统集成

本产品支持多种程控方式：

• 模拟信号控制：支持0-5V、0-10V或4-20mA等PLC模拟信号远程控制输出电压和电流

• 通信接口：可选RS485/RS232/GPIB/LAN/CAN等数据接口，标准Modbus或Can2.0通信协议

• 计算机控制：可配置上位机软件进行远程控制监控，支持多台组网控制、主从并机控制

• 手动控制：面板旋钮、按键控制

?️ 多重保护，运行无忧

本产品设有完善的保护功能：

此外，还具备开机延时软启动功能，避免开机输出电压过冲对负载造成冲击。内置温控散热风扇，既能有效散热，又能有效延长风扇寿命。

? 模块化设计，灵活扩容

支持N+1冗余扩容，可组合放置于各种工作台面及机架。可根据负载需求灵活扩容，既满足当前需求，又为未来升级预留空间。

?️ 宽温工作，适应恶劣环境

工作温度范围-20℃～+50℃，采用进口IGBT模块功率器件及优化的散热设计，可在工业现场、户外等恶劣环境下稳定运行。平均无故障时间≥50000小时。

技术参数

谁最需要交直流兼容输入的电源？

☀️ 光伏储能系统

光伏阵列输出的是直流电，储能电池也是直流电，但很多负载设备需要的是稳定的直流电源。本产品可直接接入光伏直流母线（420-630VDC） 或储能系统直流母线，为逆变器测试、储能系统辅助供电等提供稳定直流源。

? 电力直流屏系统

电力直流屏的标准电压为DC110V或DC220V。本产品既可从三相380V交流电网取电，也可从直流母线取电，为变电站、发电厂的直流屏系统提供合闸开关电源、继电保护设备电源。

? 实验室与科研测试

实验室常常需要同时具备交流和直流两种供电能力。一台本产品即可覆盖两种输入场景——设备利用率翻倍，实验室空间节省一半。已广泛应用于众多科研单位、军工电子研究所、航空电器等单位的科研工作。

?️ 工业自动化与控制

工业现场供电环境复杂——有时是三相380V交流，有时是直流母线供电。本产品在同一端子上兼容两种输入，适配各种工业场景。已广泛应用于工控、通信、铁路、汽车、船舶、航空航天、表面处理、电化学、新能源、电容器、电机、污水处理、电子产品生产检测、LED照明、加热、地质勘探、医疗设备（MRI）、半导体设备（MOCVD）、真空镀膜设备等行业。

? 蓄电池充电

本产品可作为蓄电池的充放电设备，输出电压电流连续可调，适配各种蓄电池的充电需求。

? 轨道交通与铁路

铁路信号设备、机车配套设备等对供电可靠性要求极高。交直流兼容输入设计，可同时接入交流电网和直流备用母线，实现双路供电保障。

与普通开关电源的全面对比

选型指南

第一步：确定输入电压类型

• 需要同时兼容三相380V交流和420-630V直流 → 选本系列

• 输入为330-450VAC三相交流 → 选本系列标准型

• 输入为420-630VDC直流 → 选本系列标准型

第二步：确定输出电压

• 常用输出电压：DC12V、24V、36V、48V、72V、110V、220V

• 特殊电压可定制（0～1000V范围内）

第三步：确定输出功率/电流

• 将所有直流负载的功率相加，预留20%～30%的余量

• 本系列覆盖1000W～100KW全范围，最大电流可达400A以上

第四步：确定控制方式

• 面板手动调节 → 标准型

• PLC/上位机远程控制 → 选配0-5V/0-10V/4-20mA程控功能

• 需要数据采集与监控 → 选配RS485/RS232/GPIB/LAN/CAN通信接口

第五步：确认特殊需求

• 需要多台并机扩容 → 选配N+1并机功能

• 需要更精准的输出 → 选配远端补偿（Remote Sensing）功能

• 需要电压/电流预置功能 → 选配预置功能

品质承诺

LW系列交直流宽电压兼容输入程控大功率开关电源严格遵循相关行业标准设计、制造与检验。核心元器件选用进口IGBT模块功率器件及国内外知名品牌元器件，整机出厂前经过满负荷老化测试，确保每一台产品都稳定可靠。

12个月质保，终身维护——从选型咨询到安装指导，从故障响应到定期保养，提供全生命周期的技术支持。
