产品简介

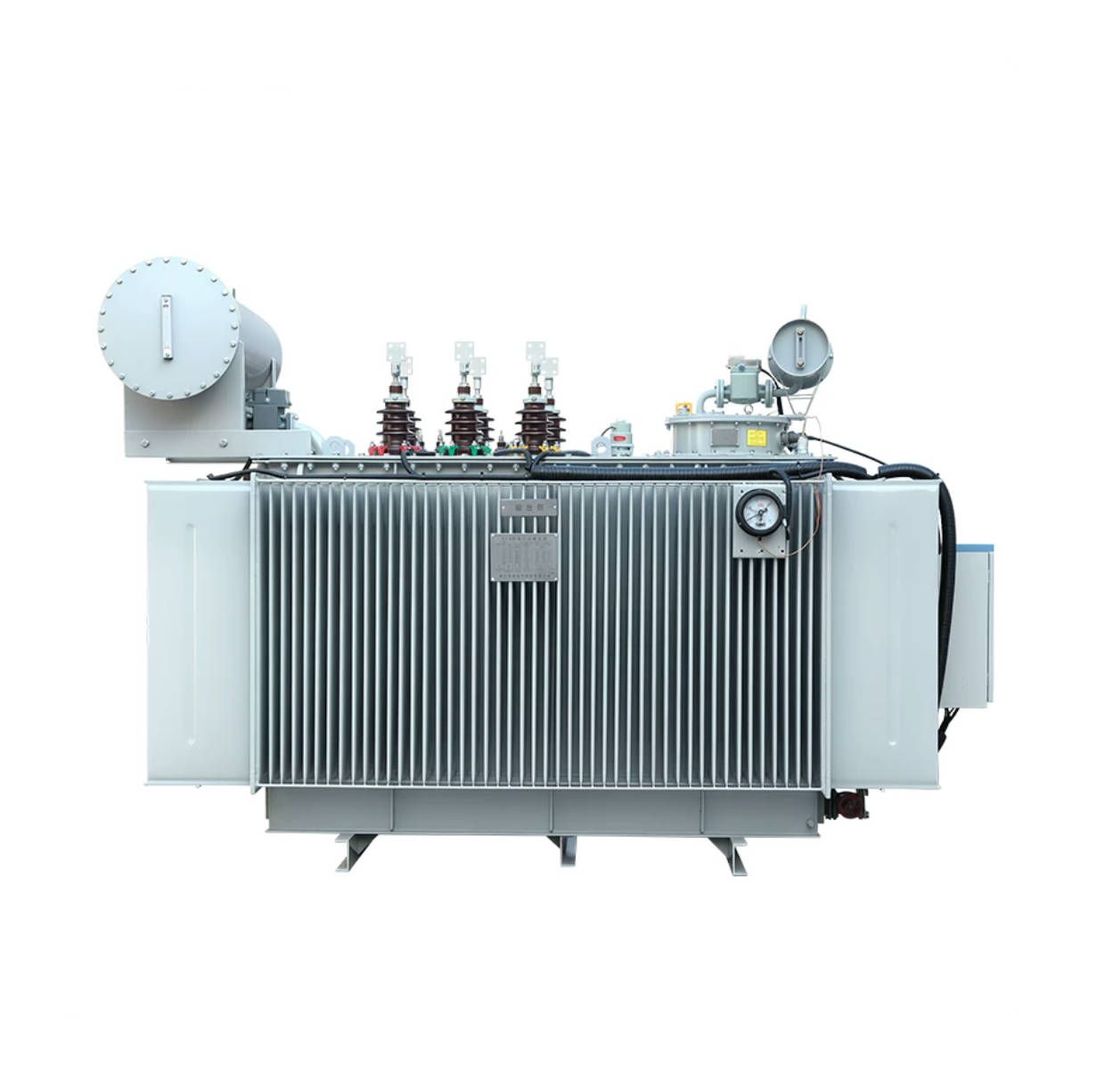

SVR 10KV高压馈线自动调压器，专治长线路末端电压低、波动大。串联安装于6kV-35kV线路中后段，自动有载调压，调压范围20%，精度1%-2%，全程不停电。广泛应用于农网改造、矿山供电、偏远工业园区、小水电并网等场景。容量630KVA-10000KVA全覆盖，支持双向潮流，具备远程通信功能。不建站、不换线，低成本解决电压质量问题。12个月质保终身维护。
article
工业知识在中国广袤的农村、山区、偏远工业园区，10kV配电网面临一个由来已久的困境——供电半径太长，末端电压太低。
一条10kV线路从变电站出发，翻山越岭几十公里，沿途负荷不断接入，线路压降持续累积。到了线路末端，电压可能已经从10kV跌到了8.4kV甚至更低。电机启动困难、设备频繁烧毁、精密仪器无法运行、线损居高不下——这些问题的根源，都是同一个：电压不够。
传统解决方案无非三种：新建变电站、更换大截面导线、调节主变压器分接头。但新建变电站投资动辄数百万、建设周期以年计；更换导线需要全线停电施工，影响范围巨大；调节主变分接头只能改变母线电压，对远端线路末端的改善有限。
有没有一种方案，投资小、见效快、不建站、不换线，专治“末端低电压”？
有。SVR馈线自动调压器，就是为这个答案而生的。
SVR（Step Voltage Regulator，馈线自动调压器），本质上是一台带自动有载调压功能的三相自耦式变压器。它串联安装在6kV、10kV或35kV线路的中后段，通过自动跟踪线路电压变化、实时调节自身变比，将输出电压稳定在合格范围内。
你可以把它理解为：在线路上“植入”了一个智能电压调节节点——不需要建变电站，不需要换导线，只需要在线路的适当位置串联一台设备，就能让末端电压“起死回生”。
SVR系列产品已被列入国家电网公司农网“低电压治理”项目推荐产品目录，在全国农网改造、低电压治理中得到了广泛验证和应用。
新建一座变电站的造价是SVR的6到10倍，更换大截面导线的造价是SVR的3倍。而一台SVR设备的投资仅需数十万元，1到2天即可完成带电安装，不影响线路供电。从投资到见效，SVR是性价比最高的电压治理方案。
调压精度可达±1%至±2%，远超传统无功补偿的±5%至±10%。智能控制器实时监测线路电压，一旦偏差超出阈值，立即驱动有载分接开关动作，全程不停电、无人工干预。
SVR串联安装于线路任意位置，无需大面积土建。中小容量（2000KVA以下）设备可在线路双杆之间直接架设。山区、农村、工业园区、矿区——越是复杂的环境，SVR越能发挥价值。
对于接入了小水电、分布式光伏的线路，SVR具备双向潮流识别功能。无论是丰水期小水电大发导致的电压过高，还是枯水期负荷加重导致的电压过低，SVR都能自动调节，双向稳压。
全密封波纹油箱设计，油浸自冷（ONAN），防护等级IP44，适应户外恶劣环境。有载分接开关电气寿命≥5万次。控制器设有欠压、过流保护，异常状态下自动闭锁，不再发出调压指令。
SVR馈线自动调压器由三大核心部件构成：三相自耦式变压器、三相有载分接开关和智能控制器。
三相自耦式变压器是整个装置的调压主体。整个线圈分为三部分：串励线圈（带多个抽头，用于调节电压）、并励线圈（公共绕组，传递能量）和控制线圈（为控制器提供工作电源和采样信号）。
三相有载分接开关是可在带负载情况下转换接点的关键部件。串联绕组的抽头接在分接开关的不同接点上，通过转换接点改变变压器变比来调节输出电压。常用档位为7档或9档。
智能控制器是整个装置的“大脑”。它以单片机或DSP为核心，实时采集线路电压、电流信号，与设定的基准电压进行比较。当电压偏差超出允许范围并经一定延时确认后，控制器发出指令驱动有载分接开关动作——电压偏高则降档，电压偏低则升档。整个调节过程全自动、有载、不停电。
控制器还配备了完善的RS485通信接口，支持遥控、遥调、遥测、遥信“四遥”功能；可选配GPRS/CDMA远程通信模块，用户足不出户即可实时掌握调压器的运行状态。
| 项目 | 参数 |
|---|---|
| 产品型号 | SVR系列（10kV等级） |
| 额定电压 | 6kV、10kV、35kV |
| 额定容量（10kV） | 630KVA、800KVA、1000KVA、1250KVA、1600KVA、2000KVA、2500KVA、3150KVA、4000KVA、5000KVA、6300KVA、8000KVA、10000KVA |
| 相数 | 三相 |
| 额定频率 | 50Hz |
| 调压范围 | -10%～+10%、-5%～+15%、0～20%可定制 |
| 调压精度 | ±1%～±2% |
| 冷却方式 | 油浸自冷（ONAN） |
| 接线组别 | Ya0 |
| 分接开关档位 | 7档/9档 |
| 防护等级 | IP44 |
| 环境温度 | -25℃～+40℃ |
| 海拔高度 | ≤1000m |
? 农村电网与偏远地区
供电半径长、线径细、负荷分散、季节性波动大——这是SVR最经典的应用场景。在线路中段或2/3处安装一台SVR，即可让整条线路的电压质量得到根本改善。已有大量实际案例证明，安装SVR后线路末端电压可从8.98kV提升至9.98kV。
⛏️ 矿山与矿区
矿区线路长、负荷重、电压压降大，是SVR的另一典型应用场景。例如西部某采矿企业，线路末端电压平均仅为8.4kV左右，安装SVR后电压恢复至合格水平。
? 偏远工业园区
远离变电站的工业园区，往往面临电压偏低、波动大的问题。SVR串联安装于园区进线侧，就地解决电压质量问题。
? 小水电/光伏并网区域
丰水期小水电大发导致电压过高，枯水期负荷加重导致电压过低——SVR的双向潮流识别功能可自动应对双向电压越限。
⚡ 变电站出线侧
对于主变压器不具备有载调压能力的变电站，可将SVR安装在变电站出线侧，实现出线电压的有载调节。
第一步：确定安装位置
在线路上找到电压跌落最严重的“临界点”——通常是线路中后段或末端负荷集中处。
第二步：核算容量
根据“临界点”后段的最大负荷来确定SVR容量。10kV等级SVR的标准容量从630KVA到10000KVA全覆盖。
第三步：确定调压范围
根据实测电压跌落幅度选择调压范围——常规为±20%，特殊需求可定制±30%。
第四步：确认环境条件
海拔、温度、污秽等级等环境因素可能影响设备选型，特殊工况需提前与厂家沟通定制。
选型拿不准？ 提供线路参数和负荷数据，由技术人员为您精准核算。
SVR系列馈线自动调压器严格遵循国家标准设计、制造与检验。核心部件——自耦变压器、有载分接开关、智能控制器——均选用高品质材料与元器件，整机出厂前经过全面的电气性能测试与环境适应性验证。
12个月质保，终身维护——从选型咨询到安装指导，从故障响应到定期保养，提供全生命周期的技术支持。
